颜色空间旋转

颜色空间旋转¶

import cv2

img = cv2.imread('lena.jpg')
# 转换为灰度图
img_gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

cv2.imshow('img', img)
cv2.imshow('gray', img_gray)
cv2.waitKey(0)

cv2.cvtColor()用来进行颜色模型转换，参数1是要转换的图片，参数2是转换模式， COLOR_BGR2GRAY表示BGR→Gray，可用下面的代码显示所有的转换模式：

flags = [i for i in dir(cv2) if i.startswith('COLOR_')]
print(flags)

经验之谈：颜色转换其实是数学运算，如灰度化最常用的是：gray=R*0.299+G*0.587+B*0.114。

视频中特定颜色物品追踪¶

HSV(Hue, Saturation, Value)是根据颜色的直观特性由A. R. Smith在1978年创建的一种颜色空间, 也称六角锥体模型(Hexcone Model)。

这个模型中颜色的参数分别是：色调（H），饱和度（S），明度（V）

色调H¶

用角度度量，取值范围为0°～360°，从红色开始按逆时针方向计算，红色为0°，绿色为120°,蓝色为240°。它们的补色是：黄色为60°，青色为180°,品红为300°；

饱和度S¶

饱和度S表示颜色接近光谱色的程度。一种颜色，可以看成是某种光谱色与白色混合的结果。其中光谱色所占的比例愈大，颜色接近光谱色的程度就愈高，颜色的饱和度也就愈高。饱和度高，颜色则深而艳。光谱色的白光成分为0，饱和度达到最高。通常取值范围为0%～100%，值越大，颜色越饱和。

明度V¶

明度表示颜色明亮的程度，对于光源色，明度值与发光体的光亮度有关；对于物体色，此值和物体的透射比或反射比有关。通常取值范围为0%（黑）到100%（白）。

结论:

当S=1 V=1时，H所代表的任何颜色被称为纯色；
当S=0时，即饱和度为0，颜色最浅，最浅被描述为灰色(灰色也有亮度，黑色和白色也属于灰色)，灰色的亮度由V决定，此时H无意义；
当V=0时，颜色最暗，最暗被描述为黑色，因此此时H(无论什么颜色最暗都为黑色)和S(无论什么深浅的颜色最暗都为黑色)均无意义。

注意: 在opencv中,H、S、V值范围分别是[0,180]，[0,255]，[0,255]，而非[0,360]，[0,1]，[0,1]；

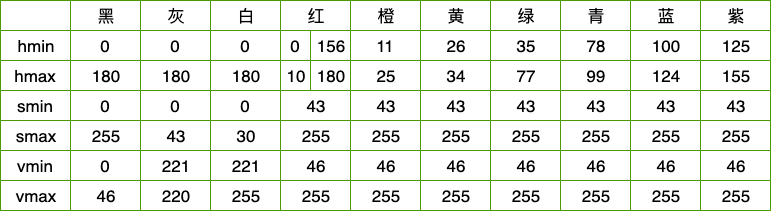

这里我们列出部分hsv空间的颜色值, 表中将部分紫色归为红色

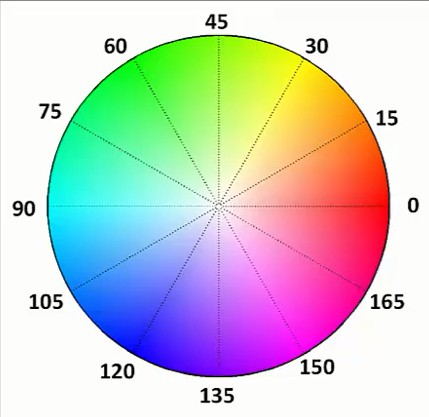

经验之谈：OpenCV中色调H范围为[0,179]，饱和度S是[0,255]，明度V是[0,255]。虽然H的理论数值是0°~360°，但8位图像像素点的最大值是255，所以OpenCV中除以了2，某些软件可能使用不同的尺度表示，所以同其他软件混用时，记得归一化。

现在，我们实现一个使用HSV来只显示视频中蓝色物体的例子，步骤如下：

捕获视频中的一帧
从BGR转换到HSV
提取蓝色范围的物体
只显示蓝色物体

import numpy as np

capture = cv2.VideoCapture(0)

# 蓝色的范围，不同光照条件下不一样，可灵活调整
lower_blue = np.array([100, 110, 110])
upper_blue = np.array([130, 255, 255])

while(True):
    # 1.捕获视频中的一帧
    ret, frame = capture.read()

    # 2.从BGR转换到HSV
    hsv = cv2.cvtColor(frame, cv2.COLOR_BGR2HSV)

    # 3.inRange()：介于lower/upper之间的为白色，其余黑色
    mask = cv2.inRange(hsv, lower_blue, upper_blue)

    # 4.只保留原图中的蓝色部分
    res = cv2.bitwise_and(frame, frame, mask=mask)

    cv2.imshow('frame', frame)
    cv2.imshow('mask', mask)
    cv2.imshow('res', res)

    if cv2.waitKey(1) == ord('q'):
        break

其中，bitwise_and()函数暂时不用管，后面会讲到。那蓝色的HSV值的上下限lower和upper范围是怎么得到的呢？其实很简单，我们先把标准蓝色的BGR值用cvtColor()转换下：

blue = np.uint8([[[255, 0, 0]]])
hsv_blue = cv2.cvtColor(blue, cv2.COLOR_BGR2HSV)
print(hsv_blue)  # [[[120 255 255]]]

结果是[120, 255, 255]，所以，我们把蓝色的范围调整成了上面代码那样。

经验之谈：Lab颜色空间也经常用来做颜色识别，有兴趣的同学可以了解下。
