边缘检测

Canny边缘检测

Canny边缘检测方法常被誉为边缘检测的最优方法：

import cv2
import numpy as np

img = cv2.imread('handwriting.jpg', 0)
edges = cv2.Canny(img, 30, 70)  # canny边缘检测

cv2.imshow('canny', np.hstack((img, edges)))
cv2.waitKey(0)

cv2.Canny()进行边缘检测，参数2、3表示最低、高阈值，下面来解释下具体原理。

Canny边缘提取的具体步骤如下：

1，使用5×5高斯滤波消除噪声：

边缘检测本身属于锐化操作，对噪点比较敏感，所以需要进行平滑处理。 $$ K=\frac{1}{256}\left[ \begin{matrix} 1 & 4 & 6 & 4 & 1 \newline 4 & 16 & 24 & 16 & 4 \newline 6 & 24 & 36 & 24 & 6 \newline 4 & 16 & 24 & 16 & 4 \newline 1 & 4 & 6 & 4 & 1 \end{matrix} \right] $$ 2，计算图像梯度的方向：

首先使用Sobel算子计算两个方向上的梯度$G_x$和$ G_y $，然后算出梯度的方向： $$ \theta=\arctan(\frac{G_y}{G_x}) $$ 保留这四个方向的梯度：0°/45°/90°/135°，有什么用呢？我们接着看。

3，过滤非最大值：

在高斯滤波过程中，边缘有可能被放大了。这个步骤使用一个规则来过滤不是边缘的点，使边缘的宽度尽可能为1个像素点：如果一个像素点属于边缘，那么这个像素点在梯度方向上的梯度值是最大的。否则不是边缘，将灰度值设为0。

4，滞后阈值：

一般情况下，使用一个阀值来检测边缘，但是这样做未免太武断了。如果能够使用启发式的方法确定一个上阀值和下阀值，位于下阀值之上的都可以作为边缘，这样就可能提高准确度。

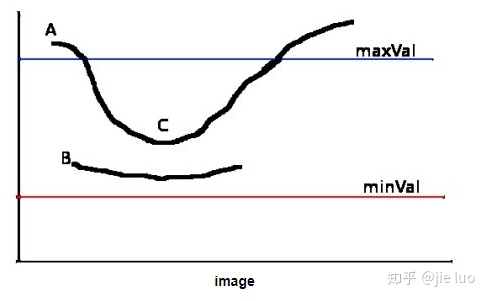

它设置两个阀值（threshold），分别为maxVal和minVal。其中大于maxVal的都被检测为边缘，而低于minval的都被检测为非边缘。对于中间的像素点，如果与确定为边缘的像素点邻接，则判定为边缘；否则为非边缘。

Canny推荐的高低阈值比在2:1到3:1之间。

先阈值分割后检测

其实很多情况下，阈值分割后再检测边缘，效果会更好：

_, thresh = cv2.threshold(img, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)
edges = cv2.Canny(thresh, 30, 70)

cv2.imshow('canny', np.hstack((img, thresh, edges)))
cv2.waitKey(0)
